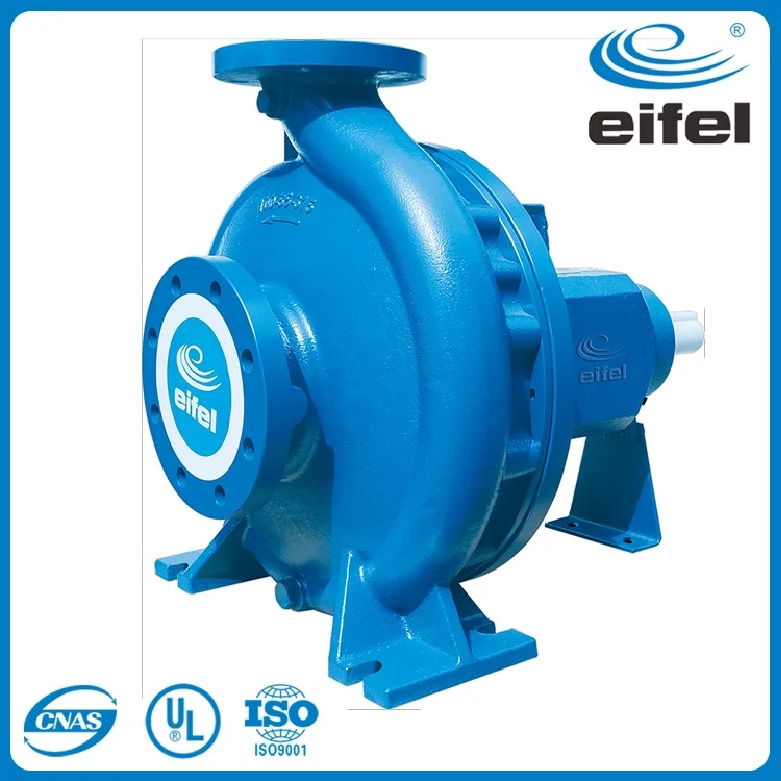

Bomba de agua centrífuga horizontal de una etapa Eifel según norma ISO2858
Esta bomba está diseñada según la norma ISO 2858 y su rendimiento es incluso superior. Su diseño hidráulico superior permite lograr una eficiencia significativamente mayor con un menor consumo de energía. Los caudales son 1,6 veces superiores y la presión 1,25 veces superiores a los de sus tamaños correspondientes según la norma ISO 2858.
Serie de productos :
EH SeriesNorma aplicable :
ISO2858 StandardCapacidades :
4~1000m3/hCabezas :
2~160mDiámetro de entrada y salida: :
32~200mmVelocidad (r/min) :
1450rpm / 2900rpm (50Hz); 1750rpm / 3500rpm (60Hz)Presión máxima de trabajo :
1.6MPa (standard) ; 2.4MPa(on special request)Temperatura :
-15~80℃(standard) ; 80~120℃(on special request)Bomba de agua centrífuga de succión final de alta eficiencia Eifel
El rendimiento de la bomba se ajusta modificando el tamaño del impulsor. La línea de productos utiliza cuatro especificaciones de eje combinadas con cuatro tipos de carcasa de cojinetes, y las bombas con la misma carcasa pueden compartir componentes principales como el eje, las piezas de sellado y los sujetadores del impulsor.

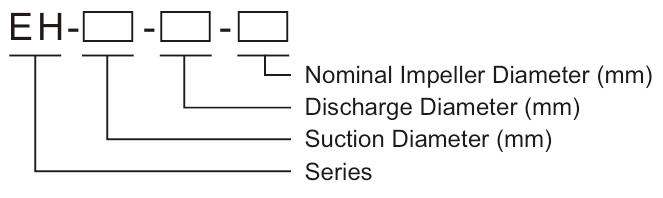

Instrucciones del modelo
Reflejos
Las bombas suministran 1,6 veces el caudal y 1,25 veces la altura en comparación con los tamaños correspondientes en ISO 2858.
Material
| Pieza de bomba | Material |
| Caja | Hierro fundido |
| Hierro dúctil | |
| Impulso | Hierro fundido |
| Latón | |
| Bronce | |
| Acero inoxidable | |
| Eje | Acero carbono |
| Acero inoxidable |
Aplicaciones
Datos operativos
| Diseño | Rendimiento y dimensiones según la norma europea BS EN733 / DIN24255 |
| Estructura | horizontal, succión axial final, etapa única, succión simple, carcasa de voluta, extracción posterior |
| Diámetro interior (mm) | 50 |
| Brida | DIN2501 PN16 GB/T17241.6 PN1.6 (ANSI, JIS, AS...) |
| Caudal (Q) | 6,9~17,3 m3/h |
| Cabeza(H) | 5,1~11 m |
| Velocidad | 1450 rpm (50 Hz) |
| Temperatura máxima | 85℃ (estándar); 120℃ (a pedido) |
| Presión de trabajo | 1,0 MPa estándar; 1,6 MPa a pedido |
| Medio de transporte | agua limpia o líquidos similares al agua limpia en propiedades físicas |

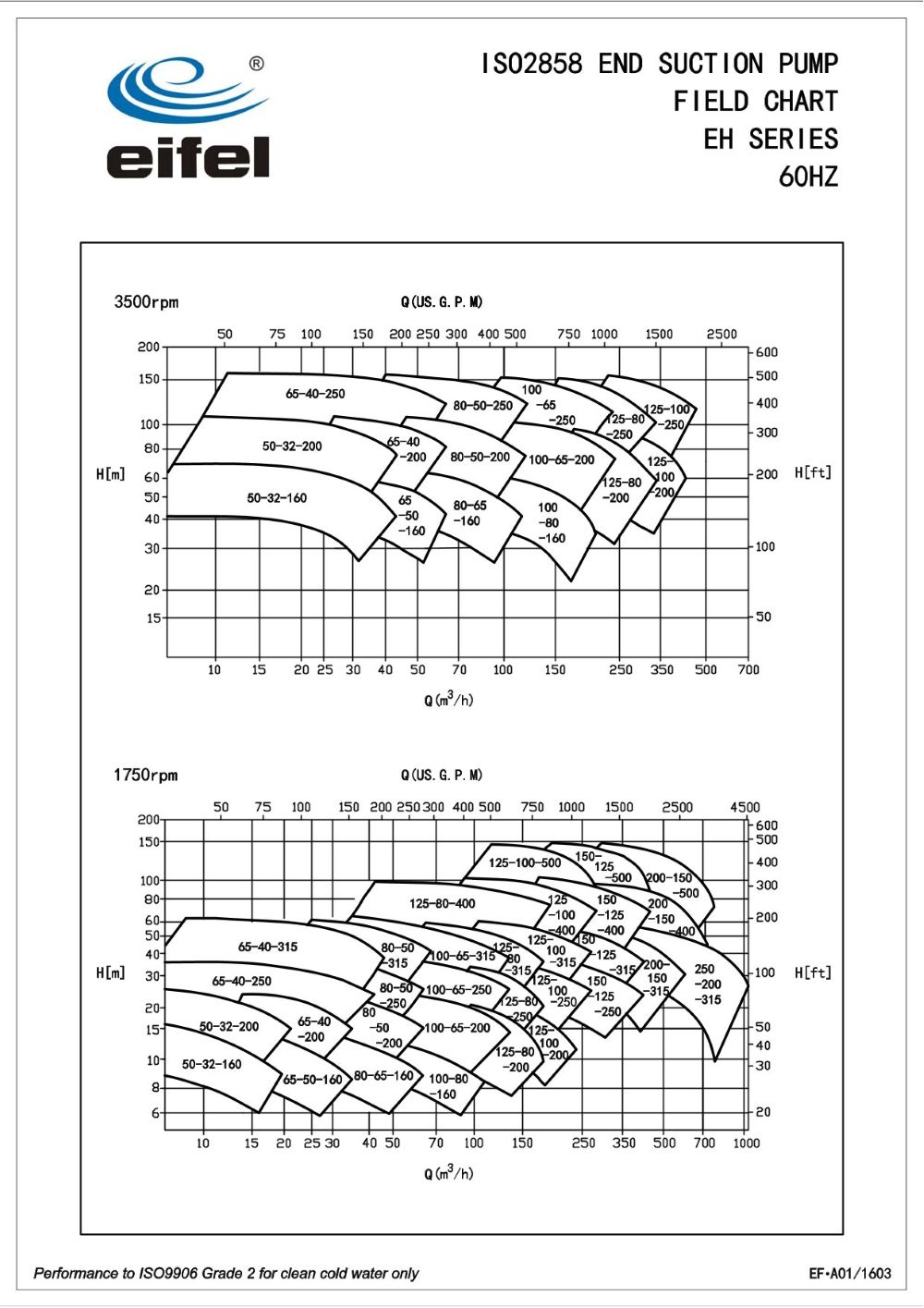

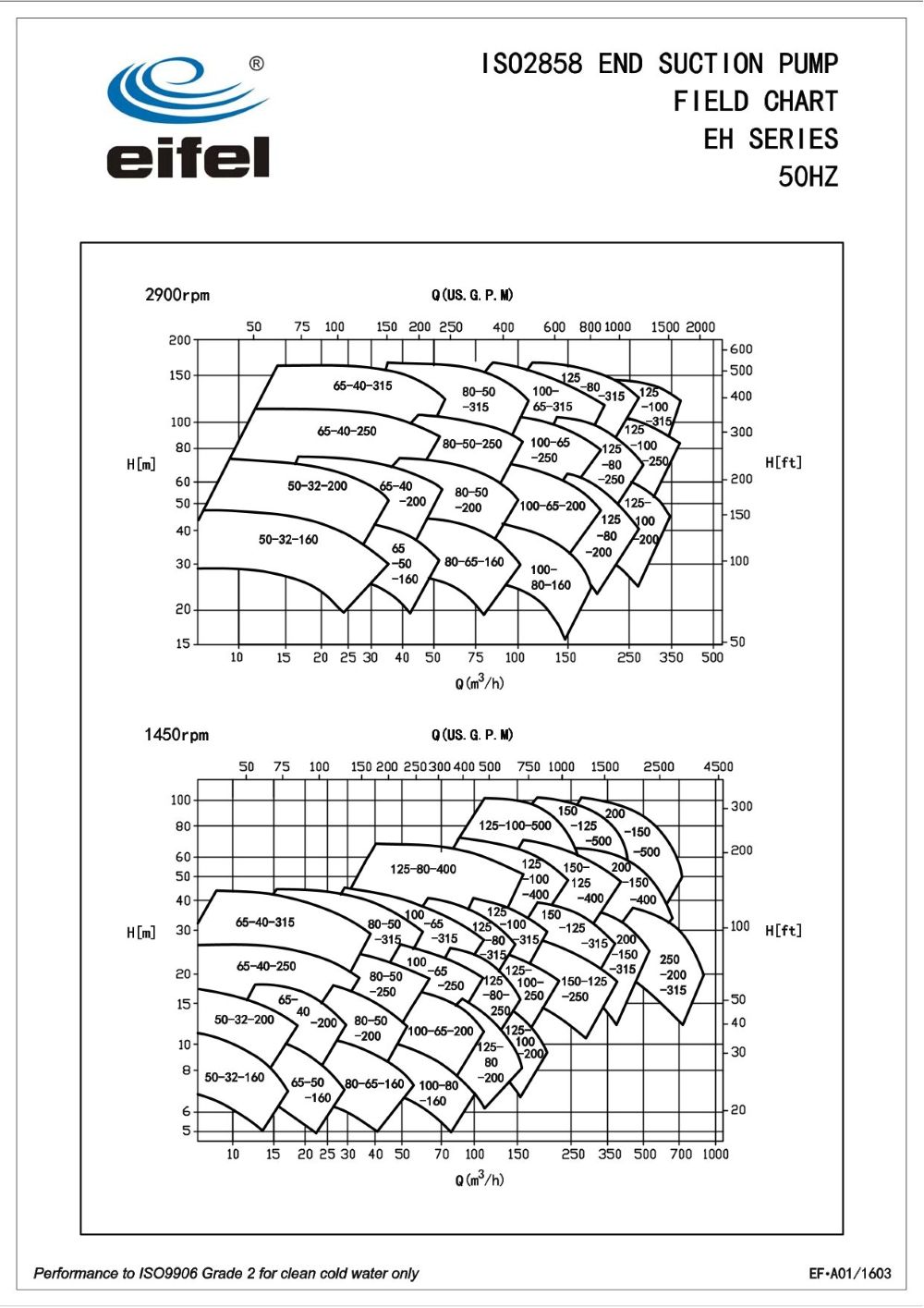

Cartas de campo
Esta bomba está diseñada según la norma ISO 2858 y su rendimiento es incluso superior. Su diseño hidráulico superior permite lograr una eficiencia significativamente mayor con un menor consumo de energía. Los caudales son 1,6 veces superiores y la presión 1,25 veces superiores a los de sus tamaños correspondientes según la norma ISO 2858.
LEER MÁS
Esta bomba está diseñada de acuerdo con la norma ISO 2858 y su rendimiento es incluso mejor que el de la norma ISO 2858. Las bombas EH tienen un diseño hidráulico superior, mediante el cual se logran eficiencias significativamente mayores con un menor consumo de energía.
