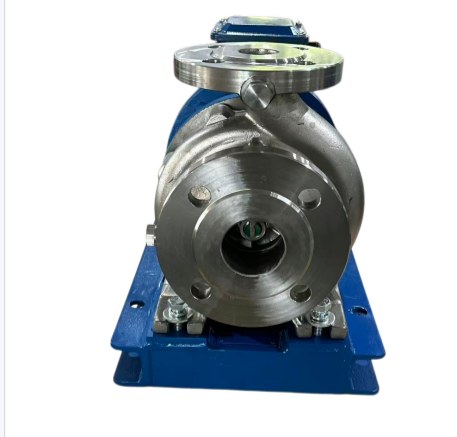

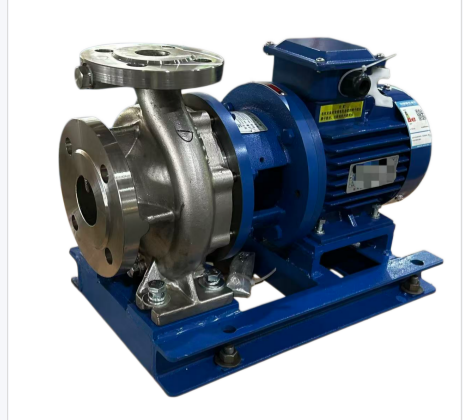

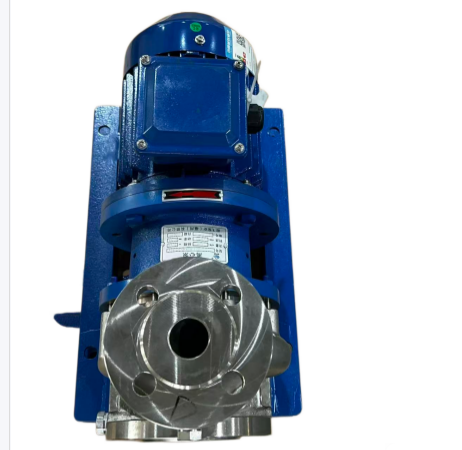

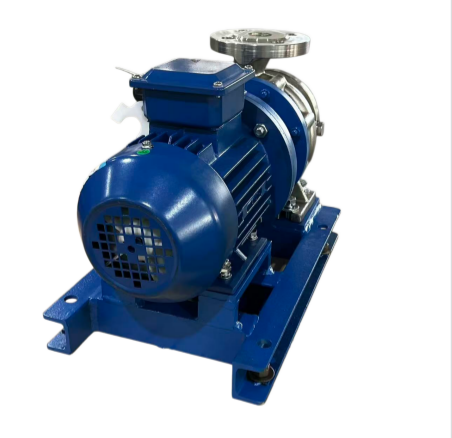

Bomba EAZ de una sola etapa de acero inoxidable de alta eficiencia EN733 para la industria química.
Serie de productos :
EAZ seriesNorma aplicable :
EN733/DIN24255 StandardCapacidades :
4-400m3/hCabezas :
8-150mDiámetro de entrada y salida: :
32-150mmVelocidad (r/min) :
1450 or 2900 rpm (50Hz)/1750 or 3500rpm(60Hz)Presión máxima de trabajo :
1.0MPa standard; 1.6MPa on requestTemperatura :
85℃（standard）；120℃（on request）EAZBomba centrífuga de succión final de alta presión de acoplamiento directo
Como variante de acoplamiento directo de la serie EA, la serie EIFEL EAZ prescinde de componentes de acoplamiento. El eje del motor se inserta directamente en el eje de la bomba, lo que no solo garantiza una concentricidad precisa, sino que también reduce las dimensiones axiales totales. Gracias a sus componentes altamente intercambiables y a su diseño compacto, esta serie es apta para una amplia gama de aplicaciones, incluyendo plantas industriales, operaciones mineras, suministro de agua potable, instalaciones contra incendios, sistemas de climatización y riego agrícola.
Bomba de agua
Código de material
C: Hierro fundido
45: ASTM 1045
P: Hierro dúctil
S304: ASTM304
B: Latón
S316: ASTM316
S: ASTM 420
M: Sello mecánico
Diseño y estructura
| Diseño | Rendimiento y dimensiones conforme a la norma europea BS EN733/DIN24255. | ||
| Estructura | Acoplamiento directo, aspiración axial final, una etapa, una sola aspiración, carcasa en voluta | ||
| DN (mm) | 32-150 | ||
| Brida | DIN2501 PN16 GB /T17241.6 PN1.6 | ||
| Motor | Motor estándar IEC |
Material
| Parte | Material estándar | Opciones disponibles bajo petición. |
| Caja | Hierro fundido | Hierro dúctil/ ASTM304(CF8)/ ASTM316(CF8M) |
| Impulso | Latón | Hierro fundido/ Bronce/ ASTM304(CF8)/ ASTM316(CF8M) |
| Eje | ASTM420 | ASTM304/ ASTM316/ ASTM1045 |
| Sello del eje | Sello mecánico | - |
Datos operativos
| Caudal (Q) | 4-400 m²/h |
| Cabeza(H) | 8-150 metros |
| Velocidad | 1450 o 2900 rpm (50 Hz) / 1750 o 3500 rpm (60 Hz) |
| Temperatura máxima | 85℃ (estándar); 120℃ (bajo pedido) |
| Presión de trabajo | 1,0 MPa (estándar); 1,6 MPa (bajo pedido) |
| Medio de transporte | Agua limpia o líquidos similares al agua limpia en propiedades físicas. |
Diagrama de campo
La serie EIFEL EAZ es de acoplamiento cerrado de la serie EA. No requiere acoplamientos y el eje del motor se conecta al eje de la bomba para garantizar la concentricidad y acortar la longitud axial.
LEER MÁS
La serie EIFEL EAZ es una versión de acoplamiento directo de la gama de bombas EA estándar. Adopta un diseño de conexión directa, donde el eje del motor se conecta directamente al eje de la bomba sin necesidad de acoplamiento. Esta estructura garantiza una excelente concentricidad, reduce las vibraciones y acorta considerablemente la longitud axial total, lo que resulta en una unidad de bombeo más compacta, estable y que ahorra espacio.
LEER MÁS
Se trata de una bomba de acoplamiento directo. No requiere acoplamiento adicional, ya que el eje del motor se conecta directamente al eje de la bomba. Este diseño garantiza una concentricidad perfecta y reduce la longitud axial total.
LEER MÁS
Esta bomba adopta una estructura de acoplamiento directo donde el eje del motor se conecta directamente al eje de la bomba, eliminando la necesidad de un acoplamiento independiente. Este diseño proporciona una concentricidad excepcional y una longitud axial total más corta para facilitar la instalación.
LEER MÁS
Al ser una bomba de acoplamiento directo, esta unidad elimina la necesidad de un acoplamiento independiente, ya que el eje del motor está integrado directamente con el eje de la bomba. Este diseño integrado garantiza una excelente concentricidad y reduce significativamente la longitud axial total.
LEER MÁS
Esta bomba es de tipo acoplado cerrado, no es necesario utilizar acoplamientos y el eje del motor está conectado al eje de la bomba para garantizar la concentricidad y acortar la longitud axial.
LEER MÁS
