GB/T5657-95, Q/FZEF 001-2014 Bomba de carcasa dividida de doble succión estándar para sistema de refrigeración
Las bombas de carcasa partida serie ESD de EIFEL están diseñadas con doble succión. Este tipo de bombas ofrece alto caudal, alta eficiencia, funcionamiento estable, bajo nivel de ruido y larga vida útil, además de ser fáciles de instalar y mantener. Se utilizan ampliamente en plantas de tratamiento de aguas residuales, minas, suministro de agua potable, riego, climatización y embarcaciones.
Serie de productos :
ESD seiresNorma aplicable :
GB/T5657-95, Q/ FZEF 001-2014 StandardCapacidades :
36~3400m3/hCabezas :
8~190mDiámetro de entrada y salida: :
80~400mmVelocidad (r/min) :
1480 or 2980 rpm(50Hz)/ 1780 or 3580 rpm(60Hz)Presión máxima de trabajo :
1.6 MPa (standard) ; 2.5 MPa (on request)Temperatura :
85℃(standard); 105℃(on requset)Description & Features
EIFEL ESD series split case pumps feature a double-suction design. Characterized by high flow capacity, superior efficiency, steady operation, low noise emission and extended service life, this pump model also boasts convenient installation and maintenance. It is extensively applied across industries including factories, mines, municipal water supply, agricultural irrigation, HVAC systems and marine engineering.

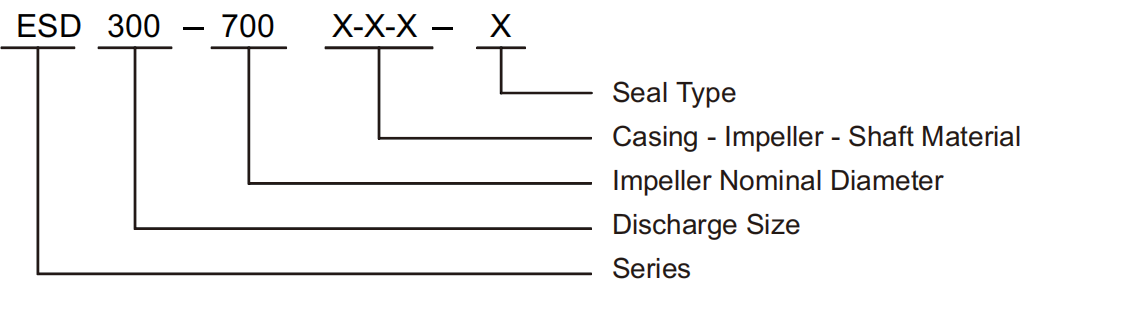

Model Instruction:
Material Code
C: Cast Iron
Q: Ductile Iron
B: Brass
S: ASTM 420
45: ASTM 1045
S304: ASTM 304
S316: ASTM 316
Design & Structure
| Design | Performance referring to GB/T5657-95, Q/ FZEF 001-2014 Standard |
| Structure | Single-Stage, Double-Suction, Split-Casing |
| DN (mm） | 80~400 |
| Flange | DIN2501 PN16 GB / T17241.6 PN1.6 |
Material
| Part | Standard Material | Options on request |
| Casing | Cast Iron | Ductile Iron |
| Impeller | Brass | Cast Iron / ASTM304(CF8) / ASTM316(CF8M) |
| Shaft | ASTM1045 | ASTM304 / ASTM316 / ASTM420 |
| Shaft Seal | Mechanical Seal | Gland Packing |
Operating Data
| Flow Rate(Q) | 36~3400m3/h |
| Head(H) | 8~190 m |
| Speed | 1480 or 2980 rpm (50Hz) / 1780 or 3580 rpm (60Hz) |
| Max Temperature | 85℃(standard) ; 105℃(on request) |
| Working Pressure | 1.6MPa(standard) ; 2.5MPa(on request) |
| Conveying Medium | Clean water or liquids similar to clean water in physical property |
Applications
Las bombas de carcasa partida serie ESD de EIFEL están diseñadas con doble succión. Este tipo de bombas ofrece alto caudal, alta eficiencia, funcionamiento estable, bajo nivel de ruido y larga vida útil, además de ser fáciles de instalar y mantener. Se utilizan ampliamente en plantas de tratamiento de aguas residuales, minas, suministro de agua potable, riego, climatización y embarcaciones.
